CAL500
Descritpion

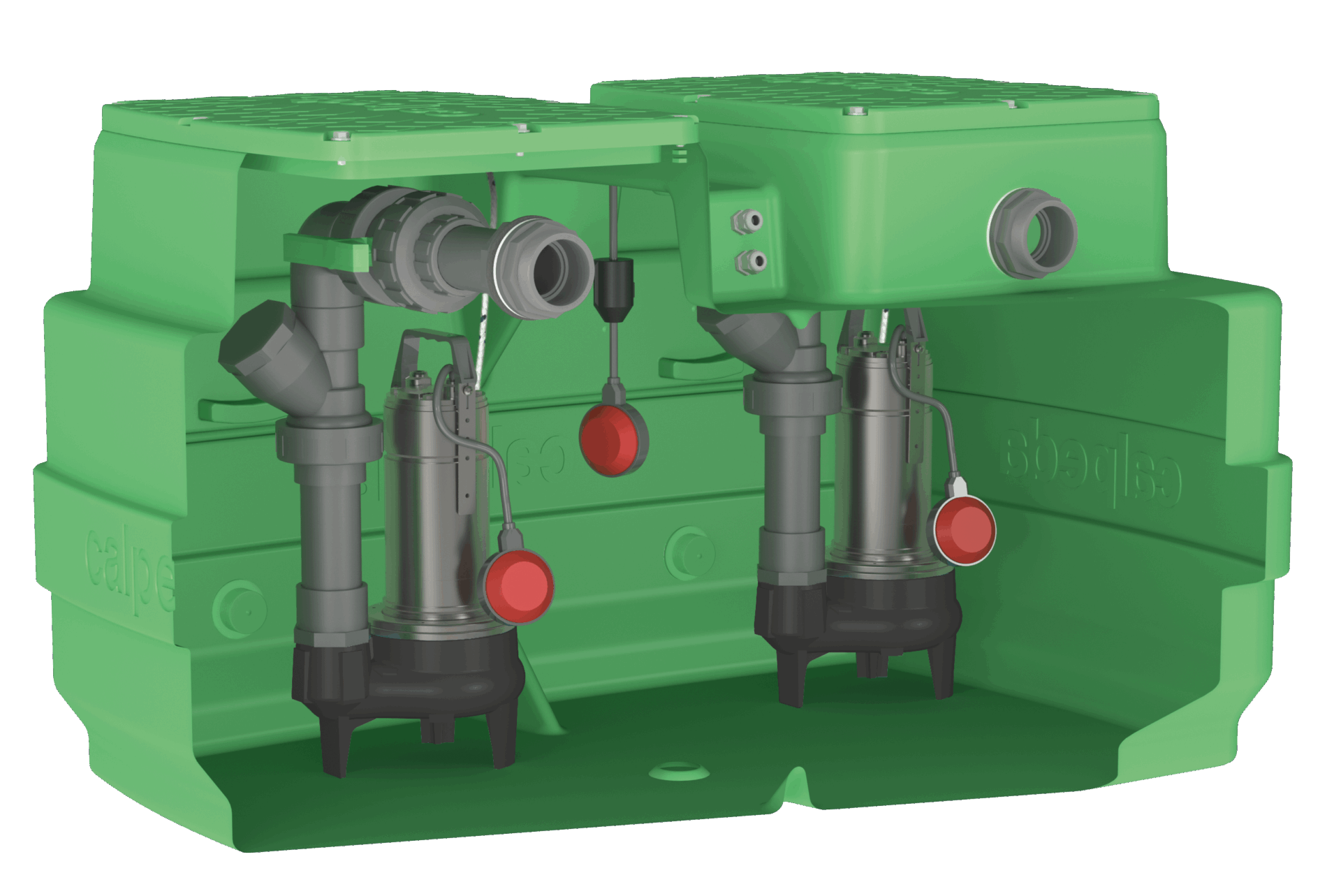

Cette station est équipée d’une cuve en PEHD de haute résistance, d’une hauteur de 710 mm pour un volume total de 500 litres. Elle est destinée à une pose enterrée uniquement, avec une température maximale d’utilisation de +35 °C. L’installation en zone inondable est déconseillée, sauf utilisation de cuves spécifiques adaptées aux nappes phréatiques (sur demande).
L’ensemble comprend deux pompes de relevage spécialement conçues pour les eaux chargées, équipées d’une roue vortex avec un passage de 50 mm. Chaque pompe est livrée avec un câble de 10 mètres ainsi qu’un flotteur réglable pour les fonctions marche/arrêt. Un flotteur à bille supplémentaire, également fourni avec un câble de 10 mètres, assure la gestion de l’alarme de trop-plein.
Pour la maintenance et le fonctionnement hydraulique, la station est dotée de deux vannes d’arrêt avec raccord union en PVC Ø 63, de deux passages de paroi en PVC Ø 63 x 2“1/2 pour le raccordement du refoulement de chaque pompe, ainsi que de deux clapets à boule spécialement conçus pour les eaux usées en PVC Ø 63. Deux tuyauteries rigides intérieures en PVC Ø 63 complètent l’installation, ainsi que deux cordes de sécurité de Ø 6.
L’alimentation électrique et les connexions sont assurées par cinq presse-étoupes, permettant le raccordement des deux pompes et des trois flotteurs, dont celui de trop-plein.
Les éléments livrés séparément et non montés comprennent un coude à 45° mâle/femelle pour PVC Ø 100, ainsi qu’un collecteur en PVC Ø 63 à assembler, composé de deux coudes, d’un té et de 50 cm de tuyauterie rigide. Sont également fournis deux joints à lèvre Ø 100 pour le raccordement du tuyau d’arrivée et de la ventilation (perçage Ø 108 à prévoir), ainsi qu’un joint à lèvre et un raccord pour la ventilation en Ø 50 (perçage Ø 60 à prévoir). L’ensemble est complété par un coffret de commande V2RM ELEC.
